型号规格

XH-G300B（控制器）

产品说明

容量16回路

正常使用年限

5年

设计原理及基本特征

对特定场所空气中存在的可燃气体进行探测，当可燃气体浓度百分比达到报警设定值时，该控制器发出声光报警，提示值班人员采取安全措施，同时提供输出接点可连接自动开启的安全装置（如电磁阀或事故风机），避免燃爆事故的发生，确保生命和财产的安全。

性能参数

控制器性能参数

上电预热自检。

报警设定值可调，报警时有接点信号输出

通信信号：RS485

具有故障自诊断功能。

有自检功能，可以对系统本身发光器件、报警设定值、报警声音、故障声音进行检测。

可手动或自动排风，手动或自动关阀。

报警方式： 声、光同时报警,报警声音要求可以分辨低限报警和高限报警

显示方式：XH-G300B液晶中文显示

低限报警：15％LEL～25%LEL（可调、出厂设定值20%LEL）

高限报警： 50%LEL

电    源：主电：AC220V±15% 50HZ 备电：DC24V

使用环境：温度：-10℃～50℃

相对湿度：＜95%RH

结构：模块化结构，易于现场维修操作

节能方式：具有屏幕保护功能，低功耗

通信方式：四总线通信，布线方便，维护简单。

尺寸：350mm×230mm×100mm

设备标准功能描述

符合国家标准

1.可燃气体探测器执行标准：GB15322-2003；

2.可燃气体报警控制器执行标准：GB16808-2008；

3.电磁阀执行标准：GB3836-2003。

设备推荐功能描述

1.内置先进微处理器，抗干扰能力强；

2.四总线信号传输：电源正极，电源负极，通信LA，通信LB；

3.循环显示探测器的浓度数据；

4.报警动作值可调，出厂时设置为20%LEL；

5.报警时输出：直流脉冲信号、交流脉冲信号、无源开关量信号；

6.报警声音为110音，故障声音为120音，容易区分，效果分明；

7.具备黑匣子功能，能自动保存报警记录；

8.主电、备电自动转换工作，备电自动充电，可在主电断电后工作2小时；

9.具备调零功能，可以轻松解决传感器的零飘问题；

10.提供消防图形显示装置接口，可以上传系统运行状态信息；

11.与本公司的可燃探测器XH-G800A联合使用;

材料选用及加工工艺

内置先进微处理器，智能识别报警、故障信息；

材料：控制器为钢板烤漆。

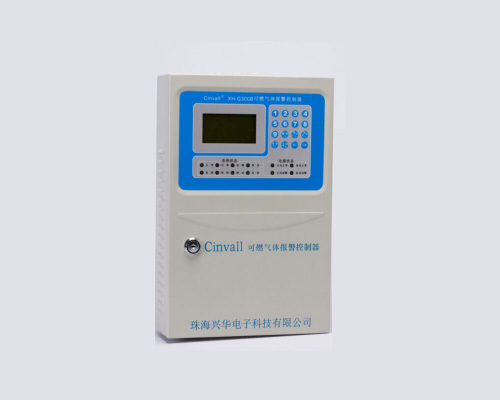

控制器XH-G300B照片
